体育馆智能照明解决方案

发布时间:2018-06-13    查看: 4601 次

关键词: 智能照明

通过将体育场馆中的照明回路接入智能照明系统,根据本场馆承接不同体育赛事、演出任务的灯光布置效果,对其照明回路的开关、调光模式进行编辑,并设置相应的模式控制面板,执行不同赛事的灯光模式。采用美莱恩智能照明控制系统,使用起来非常简单、便利。智能照明系统的模式控制面板是不可逆执行开关,即多次按下都执行同一模式,不会产生误操作。同时智能控制面板具有指示灯功能,能够指示现场灯光的效果状态,方便现场监视。


一、建设单位照明概况:

    江西省赣州市**县体育中心,位于赣州市**县,属于现代化大型综合体育馆。其在功能上不仅要能满足各类大型比赛,而且还将成为集体育训练、比赛和全民健身、文化娱乐、休闲旅游以及承办大型室内外群众活动于一体的城市现代化综合性公共活动空间。馆内分为主赛场和一般赛场,占地237亩,建筑面积4.2万平米。

照明是体育馆功能得以充分体现的重要环节之一,其中体育馆照明的重点是运动场照明,即比赛照明;其次是一般照明、观众席照明、应急照明、场地照明、建筑里面照明、室内照明以及道路照明等。这些都是体育场照明的重要组成部分;如何来满足各类比赛场地的场景照明,同意对待各部分照明系统,使色温、照度、眩光、显色指数等都达到规定的标准。这不仅仅是镫骨、光源上的选择,还取决于照明系统的选择及分配。准确的表达出各类比赛对照明的要求,选择智能照明控制系统是现代化综合功能型体育馆的必要选择。



二、需求分析:

根据本楼照明系统的上述特点,针对其不同功能区域的使用特征,分析其对于照明控制系统的功能需求如下所述:

1、根据《TY/T 1002.1-2005 体育照明使用要求及检验方法》中规定,体育场根据不用比赛规格、不同比赛类型要求不同灯光照明效果。例如电视转播模式、无转播模式、国际比赛模式、国内比赛模式、训练模式等等。控制功能非常复杂,若采用传统的手动控制极容易出现误操作,影响比赛效果。因此需要简单的操作对各种复杂模式进行操作,快速、方便、准确,防止误动作;

2、对于休息厅、卫生间、走廊、楼梯间、器材库等室内辅助用房,需要进行人来灯亮人走灯灭的自动控制;

3、对于入口坡道、敞开式休息厅等室外或采光良好的区域,除了需要进行人来灯亮人走灯灭的自动控制,还需要根据室外照度条件,如果室外采光良好时,不开灯;

4、会议室、贵宾室、接待室等高档房间往往需要承接接待领导外宾等重要任务,因此需要对其照明档次有更高要求。需要根据使用场景设计场景调光、模式控制、无线遥控、远程控制、百叶窗幕布联动等更加丰富的功能;

5、体育场、室内篮球场、羽毛球场等有比赛、打扫、练习等进行不同模式的灯光控制;

6、对于体育场外停车场、花坛、景观照明需要根据日出、日落时间等自动开灯熄灯;

7、可以在中控室对于体育场整体的照明情况进行监视和控制,以节省大量人力对照明系统监视巡逻;



三、对应解决:

   根据我体育馆对于照明控制系统的需求,及现代化体育场照明控制系统特点,对以上照明控制需求进行如下的方案设计作为对应。

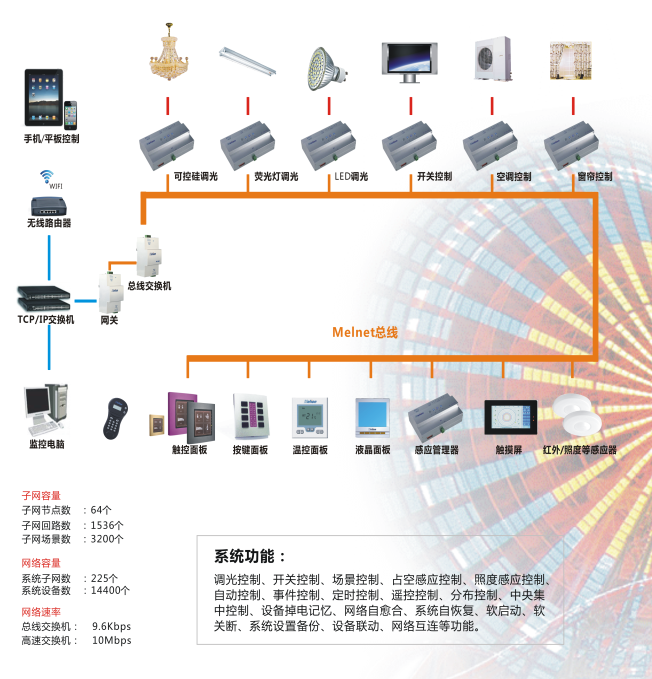

1、通过将体育场馆中的照明回路接入美莱恩智能照明系统,根据本场馆承接不同体育赛事、演出任务的灯光布置效果,对其照明回路的开关、调光模式进行编辑,并设置相应的模式控制面板,执行不同赛事的灯光模式。智能照明系统的模式控制面板是不可逆执行开关,即多次按下都执行同一模式,不会产生误操作。同时智能控制面板具有指示灯功能,能够指示现场灯光的效果状态,方便现场监视。

2、体育场馆是公共场所,一般不在公共区域安装控制面板。通过将走廊等公共区域的照明回路接入照明控制系统,并在公共区域的适当天花板位置加装红外线传感器,通过监测人体和周围环境的温差和位移,实现对公共区域回路的控制,达到人来灯亮人走灯灭的效果。

3、对于入口坡道、敞开式休息厅等室外或采光良好的区域,还可使用带有照度感应能力的红外线传感器探头,这样当室内照度水平相当时,即使人经过,灯具也不会点亮,最大限度利用自然光节能。传感器还具有10秒至30分钟的延时设定功能,可根据被控区域的使用情况任意设定,杜绝了灯具频繁开关灯具对其寿命的损害;

4、针对本体育馆会议室、贵宾室、接待室等高档房间接待领导、外宾的需求,为凸显体育馆控制管理的水平和照明档次。可将照明回路接入智能遥控开关控制,并将其调光灯具的调光驱动镇流器接入调光模块,进行调光控制。其房间选取电动窗帘,并通过系统电动机模块进行控制机,为其在房间安装智能照明操作控制面板,方便使用和操作。 在墙壁上的安装控制面板中预设会议场景、休息场景、会客场景等多个模式,让客人或工作人员可进行“一键化”操作。配合场景调光、模式控制、手机/平板控制、远程控制、中央空调风机盘管控制、电动窗帘控制等丰富的功能。为客人供更加高级、舒适的照明体验,及良好的会议氛围。

5、根据体育场有比赛、打扫、练习等进行不同模式灯光控制的需求;可对不同照明回路进行合理的组合,分配成为不同的照明控制模式或群组,应对体育场日常照明比赛、打扫、练习等不同状态,并可以通过在控制开关上简单的设置来控制这些模式、群组的实现。例如:在保洁工作室设置“打扫”开关,在打扫时,保洁人员按下“打扫”开关,灯具实现间隔点亮,维持可见状态,同时不会浪费过多的电力,清扫结束后,保洁人员回到自己的工作室整理物品,同时将“打扫”模式关闭;这样就可以轻松的做到一人职守,轻松控制。

6、对于体育场的外景、景观照明是一般在重大节假日,或重要比赛时使用的,有些场馆的室外照明比较灵活。可在中控室对其室外照明的不同效果编辑成不同模式,根据体育场的外景不同需求,由中控室直接进行控制,方便景观照明的管理。

7、对于体育场集中控制和监视的需求,为了可以在中控室对于整体的照明情况进行监视和控制,提供2种方案进行选择:一方面在控制室加装与整体体育场照明回路同数量的控制面板;这样可以有效并直观的看到每条回路的开关状态。另一方面为系统加装美莱恩智能照明后台监控系统;中控室人员可以通过Melion监控软件直观的在体育场平面图中看到每条回路的开关状态。两种方案互为备用,相互补充,方便控制和操作。




四、美莱恩智能照明的特色及优势

  众所周知,计算机构成非常复杂。但今天,连一个小孩子都可以轻松使用它们。目前,智能控制系统的普及远未达到PC那么广泛。正因为如此,Melion的控制系统在开发之初就考虑了这些细节,通过多种技术手段令系统具有设备自诊断、网络自愈合、和系统自修复功能,简化了维护程序,轻松驾驭这个系统,真正做到省钱、省力、省心!

 1、Melion系统模块采用铝合金设计,有效抵抗各种射频及工频幅射;强制散热,将工作产生的热量迅速传递出来,系统工作更稳定,显著延长使用寿命。

  2、多彩触控面板采用电容式触摸技术,可DIY随心更换界面签,可随心定义各功能键。

  3、总线交换机具有自动修复功能,指令设计独到,可以自动修复网络故障,确保系统正常工作。

 4、独创“傻瓜式”免维护技术,我司产品如出现故障,只需更换故障模块,系统重新上电,就可以下载程序,无需人工编程。

    Melion致力于提供最佳的设备智能化解决之道,严格按照ISO9001:2008国际质量管理体系运作,经过二十年潜心研究而不断完善的“DPMT产品质量管理模型”,是ISO9000应用与实践的结晶,它确保了Melion生产的产品具有国际一流的品质。Melion产品通过了CE等国内外权威认证,符合最严格的安全、EMC幅射与抗干扰标准,深受客户好评。
